Hướng dẫn tích hợp VNPT Block Storage CSI
Cập nhật lần cuối: 21/08/2025 17:00
1. Điều kiện tiên quyết
- Tạo mới một Kubernetes (K8s) Cluster trên VNPT Cloud Portal hoặc sử dụng cluster hiện có.
- Sau khi cluster khởi tạo thành công, quý khách tải xuống tệp kubeconfig để truy cập và quản lý cluster.
Lưu ý:
|
2. Triển khai Workload
Đối với VPC tùy biến
Đối với VPC tùy biến, VNPT Block Storage CSI hỗ trợ tự động khởi tạo và cấp phát volume trong phạm vi quota Block Storage mà khách hàng đã mua trước đó. Các bước tự tạo volume như sau:
Bước 1: Tạo StorageClass:
StorageClass (viết tắt là SC) là template cấu hình khách hàng khai báo để khởi tạo volume, việc tạo StorageClass là không bắt buộc do khi cài VNPT Block Storage CSI đã có sẵn StorageClass tương ứng với loại volume SSD và được cấu hình để sử dụng mặc định.
apiVersion: storage.k8s.io/v1 kind: StorageClass metadata: name: my-storage-class # [1] The StorageClass name, CAN be changed provisioner: bs.csi.vnptplatform.vn # The VNPT CSI driver name parameters: type: ssd # The volume tier name csi.storage.k8s.io/fstype: xfs allowVolumeExpansion: true # MUST set this value to turn on volume expansion feature |
parameter.type: ssd
- Đây là cấu hình xác định loại volume tương ứng trên giao diện VNPT Cloud, dùng để VNPT Kubernetes (K8s) tạo và cấp phát volume cho dịch vụ.
- Nếu không truyền tham số này, hệ thống sẽ tự động sử dụng giá trị mặc định là ssd.

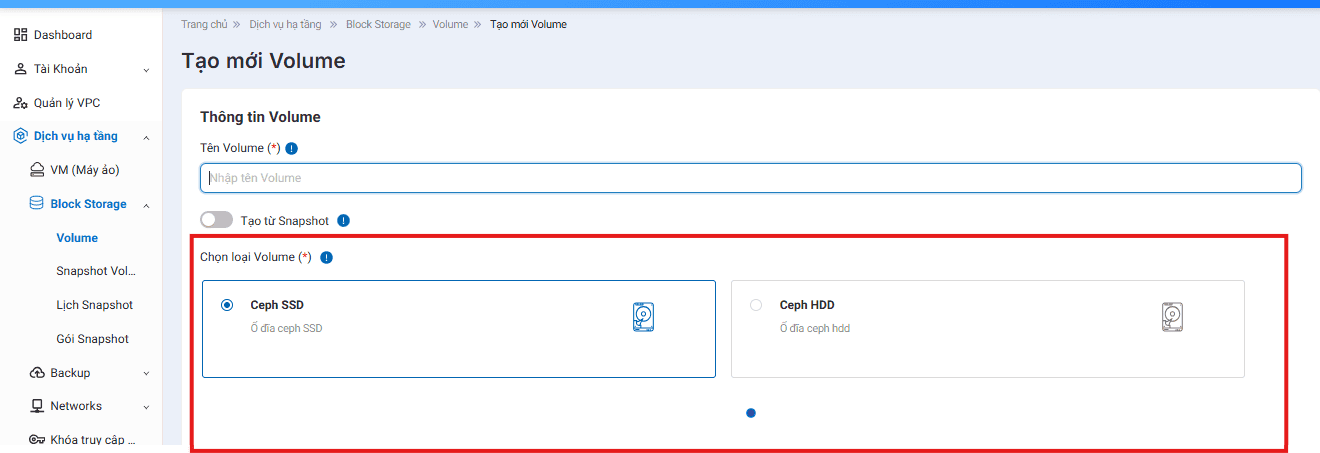

- Quý khách lưu ý khi mua quotas loại Volume cho VPC và truyền parameter.type tương ứng thì hệ thống sẽ thực hiện cấp phát volume cho dịch vụ.
Bước 2: Tạo PersistentVolumeClaim:
PersistentVolumeClaim (PVC) là yêu cầu do người dùng khai báo để đề nghị cấp phát một ổ đĩa lưu trữ với dung lượng xác định. Khi tạo PVC, K8s sẽ dựa trên StorageClass để tạo mới hoặc lựa chọn ổ đĩa phù hợp và gán cho workload sử dụng.
- Tạo file persistent-volume-claim.yaml với nội dung sau:
apiVersion: v1 kind: PersistentVolumeClaim metadata: name: my-pvc #[1] The PVC name spec: accessModes: - ReadWriteOnce resources: requests: storage: 20Gi storageClassName: my-storage-class |
- Chạy câu lệnh sau đây để triển khai tạo StorageClass:
| kubectl apply -f persistent-volume-claim.yaml |
Bước 3: Tạo pod sử dụng PVC
- Tạo file podnginx-pvc.yaml với nội dung sau:
version: v1 kind: Pod metadata: name: nginx spec: containers: - image: nginx imagePullPolicy: IfNotPresent name: nginx ports: - containerPort: 80 protocol: TCP volumeMounts: - mountPath: /var/lib/www/html |
- Chạy câu lệnh sau đây để triển khai tạo pod:
| kubectl apply -f podnginx-pvc.yaml |
Lúc này, hệ thống sẽ tự động tạo một Volume tương ứng với file yaml bên trên, volume này sẽ được gắn vào node đang chạy Pod sử dụng PVC. Ví dụ:
- Kiểm tra Persistent olume, pod vừa tạo:
kubectl get pvc,pod NAME STATUS VOLUME STORAGECLASS persistentvolumeclaim/nginx-pvc Bound pvc-33c2... csi-vnptcloud-ssd
NAME READY STATUS RESTARTS AGE pod/nginx-pod 1/1 Running 0 7m53s |
Đối với trường hợp sử dụng VPC thường
Đối với vpc thường (hay vpc mặc định), khách hàng cần triển khai, khởi tạo Volume và thanh toán thủ công.
- Ban đầu, quý khách cần tự tạo Volume và thanh toán thủ công trên console VNPT Cloud Portal. Sau khi tạo thành công, quý khách lấy Volume ID và cấu hình vào K8s để K8s sử dụng và quản lý Volume. Trong các phiên bản add-ons sắp tới, K8s sẽ hỗ trợ tự động tạo Volume khi có yêu cầu từ workload, chi phí được trừ trực tiếp từ ví ảo của quý khách trên VNPT Cloud.
- Lưu ý: volume được tạo thủ công cần quý khách thực hiện tăng dung lượng và xóa thủ công, K8s chỉ thực hiện gán. gỡ Volume cho dịch vụ.
Hướng dẫn sử dụng Persistent volume trên VPC thường:
Bước 1: Khởi tạo Volume trên Console VNPT Cloud Portal
Bước 2: Tạo Persistent Volume ứng với Volume vừa tạo:
apiVersion: v1 kind: PersistentVolume metadata: name: nginx-pv #[1] PV name, can change spec: capacity: storage: 2Gi accessModes: - ReadWriteOnce persistentVolumeReclaimPolicy: Retain storageClassName: "" csi: driver: bs.csi.vnptplatform.vn volumeHandle: ff78c129-ba1a-43ee-9097-43f9f02c36d9 #[2] volume ID |
- Volume ID được lấy trong màn hình chi tiết Volume:
Đường dẫn: Trang chủ > Dịch vụ hạ tầng > Block Storage > Volume > Chi tiết Volume
- Chạy câu lệnh sau đây để tạo Persistent Volume:
| kubectl apply -f podnginx-pv.yaml |
Bước 3: Tạo Persistent Volume Claim ứng với Persistent Volume:
apiVersion: v1 kind: PersistentVolumeClaim metadata: name: nginx-pvc #[1] PVC name spec: accessModes: - ReadWriteOnce resources: requests: storage: 2Gi volumeName: nginx-pv #The same [1] in pv template storageClassName: "" |
- Chạy câu lệnh sau đây để tạo Persistent Volume Claim:
| kubectl apply -f podnginx-pvc.yaml |
Bước 4: Tạo Pod sử dụng Persistent Volume Claim:
- Tạo file podnginx.yaml với nội dung sau:
piVersion: v1 kind: Pod metadata: name: nginx spec: containers: - image: nginx imagePullPolicy: IfNotPresent name: nginx ports: - containerPort: 80 protocol: TCP volumeMounts: - mountPath: /var/lib/www/html name: my-volume-name volumes: - name: my-volume-name persistentVolumeClaim: claimName: nginx-pvc # The same [1] in pvc template readOnly: false |
- Chạy câu lệnh sau đây để triển khai tạo pod
| kubectl apply -f podnginx.yaml |
