SR-IOV là gì? Cách SR-IOV tăng hiệu suất I/O cho máy ảo

Trong môi trường ảo hóa, việc dữ liệu phải đi qua nhiều lớp xử lý phần mềm có thể tạo thêm độ trễ và tiêu tốn tài nguyên CPU. SR-IOV được phát triển nhằm giảm phần overhead này bằng cách cho phép máy ảo truy cập tài nguyên I/O của thiết bị vật lý trực tiếp hơn.

Vậy SR-IOV là gì, công nghệ này hoạt động như thế nào và khi nào nên sử dụng? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

SR-IOV là gì?

SR-IOV (Single Root I/O Virtualization) là công nghệ ảo hóa I/O dựa trên chuẩn PCI Express, cho phép một thiết bị PCIe vật lý cung cấp nhiều chức năng ảo độc lập để sử dụng bởi các máy ảo hoặc workload khác nhau.

Thay vì toàn bộ hoạt động I/O của máy ảo đều phải được xử lý qua một lớp thiết bị ảo do hypervisor mô phỏng, SR-IOV cho phép thiết bị vật lý tạo ra các Virtual Function (VF). Những VF này có thể được gán trực tiếp cho từng máy ảo.

Nhờ đó, máy ảo có thể giao tiếp với thiết bị phần cứng theo đường xử lý ngắn hơn, giúp giảm độ trễ, giảm mức sử dụng CPU của máy chủ và cải thiện throughput.

SR-IOV thường được biết đến trong lĩnh vực network virtualization, đặc biệt với các card mạng NIC. Tuy nhiên, về bản chất đây là công nghệ ảo hóa thiết bị PCIe, không chỉ giới hạn ở mạng. SR-IOV còn có thể được áp dụng cho một số loại GPU, accelerator và thiết bị PCIe khác nếu phần cứng hỗ trợ.

Vì sao cần SR-IOV trong môi trường ảo hóa?

Trong môi trường ảo hóa, card mạng phần mềm (vSwitch) thường trở thành nút thắt cổ chai do Hypervisor phải can thiệp vào quá trình xử lý, sao chép dữ liệu và chuyển đổi ngữ cảnh CPU cho từng gói tin, dẫn đến độ trễ cao và suy giảm thông lượng.

SR-IOV (Single Root I/O Virtualization) sinh ra để loại bỏ hoàn toàn tầng trung gian này bằng cách phân chia một card mạng PCIe vật lý thành nhiều cổng ảo độc lập (Virtual Functions - VF) ngay ở tầng phần cứng, cho phép máy ảo giao tiếp trực tiếp với card mạng để đạt hiệu năng tương đương máy chủ vật lý.

• Bỏ qua Hypervisor (Hypervisor Bypass): Gói tin đi thẳng từ máy ảo xuống phần cứng card mạng qua Direct Memory Access (DMA) mà không cần qua vSwitch, giảm độ trễ xuống mức microsecond.
• Tiết kiệm tài nguyên CPU: CPU của máy chủ không còn phải gánh tải ngắt mạng và xử lý định tuyến phần mềm, giải phóng năng lực xử lý cho các tác vụ chính.
• Đạt tối đa thông lượng phần cứng (Line-rate): Khai thác triệt để băng thông mạng cao (10Gbps, 25Gbps, 100Gbps) và xử lý hàng triệu gói tin mỗi giây (PPS) mà không bị nghẽn hàng đợi.
• Tối ưu cho tải chuyên dụng: Đáp ứng tiêu chuẩn bắt buộc của các hệ thống hạ tầng mạng viễn thông (NFV/5G Core), cụm tính toán hiệu năng cao (HPC/AI), cơ sở dữ liệu lớn và giao dịch tài chính tần suất cao.

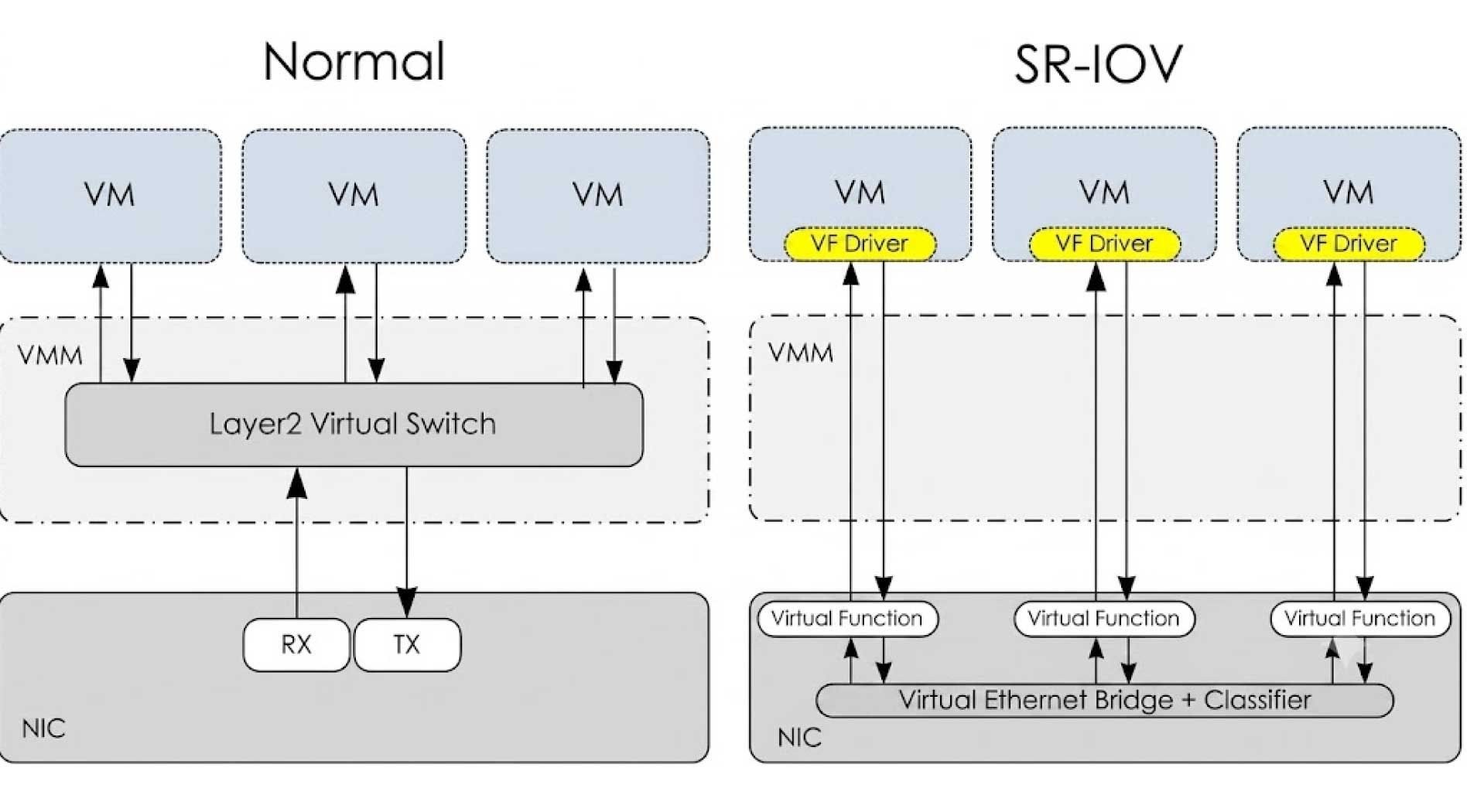

SR-IOV hoạt động như thế nào?

SR-IOV hoạt động bằng cách phân chia một cổng mạng PCIe vật lý thành một cổng quản trị chính và nhiều cổng ảo độc lập ngay ở tầng vi mạch của card mạng (NIC).

Thông qua công nghệ IOMMU của CPU máy chủ, các cổng ảo này được gắn trực tiếp vào từng máy ảo dưới dạng thiết bị phần cứng riêng biệt, cho phép gói tin được gửi/nhận thẳng giữa bộ nhớ của máy ảo và card mạng vật lý mà không cần trung chuyển qua tầng phần mềm hay vSwitch của Hypervisor.

• Phân định PF và VF: Hệ điều hành máy chủ quản lý Physical Function (PF) để cấu hình toàn bộ card mạng và khởi tạo hàng loạt Virtual Functions (VF) – các bản sao phần cứng thu nhỏ chứa riêng hàng đợi truyền/nhận (TX/RX queues) và ngắt I/O.
• Gán trực tiếp bằng IOMMU: Hypervisor sử dụng công nghệ ảo hóa I/O phần cứng (Intel VT-d hoặc AMD-Vi) để ánh xạ trực tiếp vùng nhớ RAM của máy ảo vào thanh ghi của VF, đảm bảo tính bảo mật và cách ly bộ nhớ.
• Bỏ qua Hypervisor (Hypervisor Bypass & DMA): Driver mạng trong máy ảo trực tiếp đọc/ghi dữ liệu vào bộ đệm của card mạng qua cơ chế Direct Memory Access (DMA), triệt tiêu hoàn toàn độ trễ do chuyển đổi ngữ cảnh CPU và sao chép gói tin.
• Chuyển mạch phần cứng (Embedded Switch): Chip ASIC trên card mạng tích hợp sẵn một switch L2 phần cứng để tự động định tuyến gói tin theo MAC/VLAN giữa các VF với nhau (loopback nội bộ) hoặc đẩy trực tiếp ra cổng mạng vật lý.

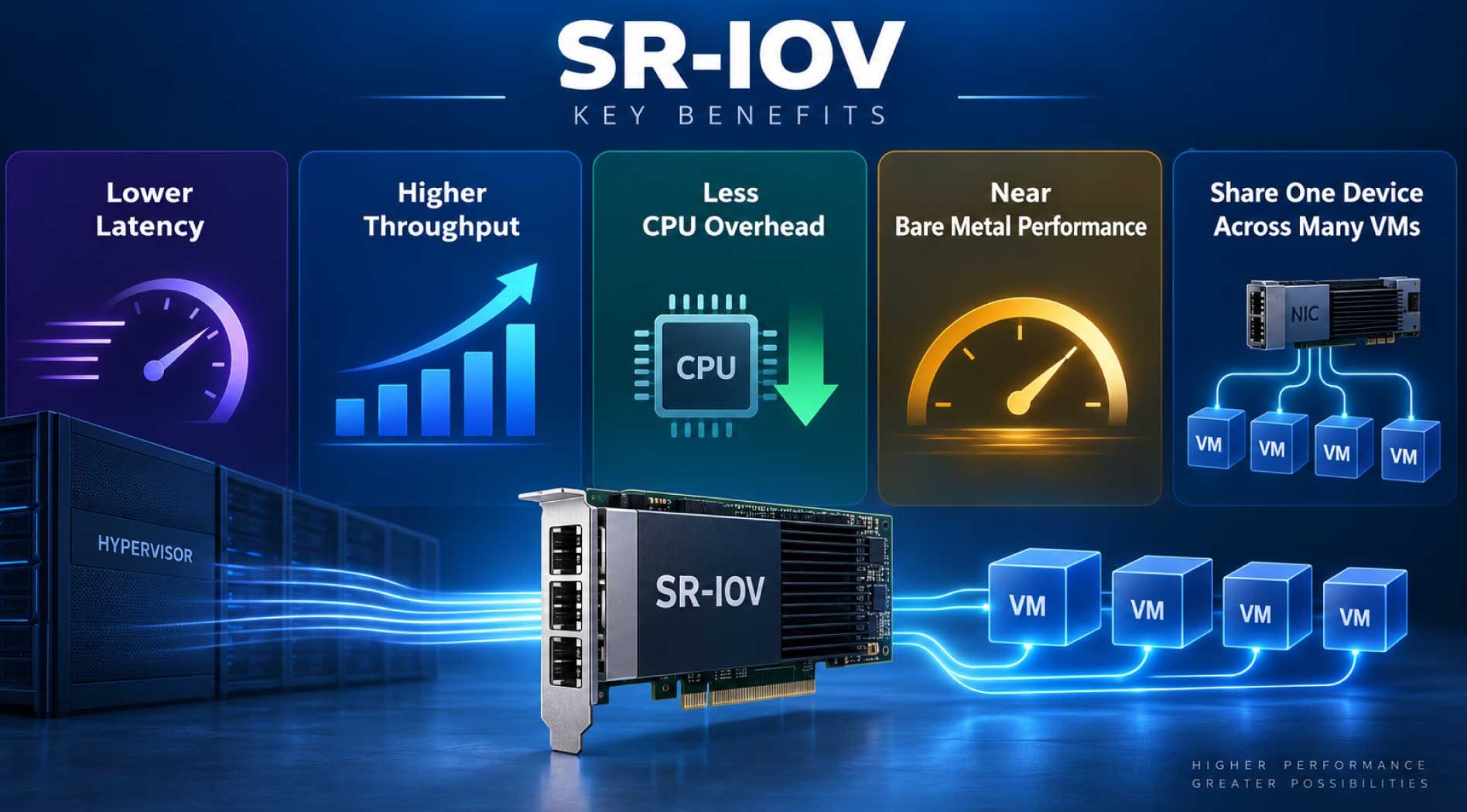

Lợi ích của SR-IOV

Lý do chính để triển khai SR-IOV là cải thiện hiệu suất I/O cho workload ảo hóa.

Giảm độ trễ

Khi giảm bớt các bước xử lý qua lớp virtual I/O của hypervisor, packet có thể được xử lý nhanh hơn.

Điều này đặc biệt quan trọng với các ứng dụng yêu cầu latency thấp như telecom, financial services, real-time analytics hoặc packet processing.

Tăng throughput

SR-IOV giúp VM khai thác tốt hơn khả năng của NIC vật lý, đặc biệt đối với những hệ thống sử dụng mạng tốc độ cao như 25GbE, 40GbE, 100GbE hoặc cao hơn.

Trong những workload xử lý lượng dữ liệu lớn, khả năng tăng throughput có thể tạo ra khác biệt đáng kể về hiệu suất.

Giảm CPU overhead

Virtual networking truyền thống có thể yêu cầu CPU host tham gia nhiều hơn vào quá trình chuyển packet.

Với SR-IOV, một phần công việc được xử lý trực tiếp bởi phần cứng NIC. CPU của máy chủ nhờ đó có thể dành nhiều tài nguyên hơn cho các VM và ứng dụng.

Hiệu suất gần với bare metal

Do VM tương tác trực tiếp hơn với phần cứng, hiệu suất I/O có thể tiến gần hơn tới môi trường chạy ứng dụng trực tiếp trên server vật lý.

Điều này khiến SR-IOV trở thành lựa chọn phù hợp cho những workload cần hiệu suất cao nhưng vẫn muốn duy trì mô hình máy ảo.

Chia sẻ thiết bị vật lý cho nhiều VM

Khác với PCI Passthrough truyền thống thường gán toàn bộ thiết bị cho một VM, SR-IOV cho phép chia tài nguyên của thiết bị thành nhiều VF.

Nhờ đó, doanh nghiệp có thể khai thác phần cứng hiệu quả hơn trong môi trường multi-VM.

Hạn chế của SR-IOV

Mặc dù mang lại hiệu suất I/O cao, SR-IOV cũng có một số hạn chế cần cân nhắc:

• Yêu cầu phần cứng tương thích: NIC, mainboard, CPU/platform, BIOS/UEFI và hệ điều hành đều phải hỗ trợ SR-IOV.
• Phụ thuộc vào driver: Host cần driver để quản lý Physical Function (PF), trong khi VM cần driver tương thích với Virtual Function (VF).
• Triển khai phức tạp hơn: Việc cấu hình PF, VF, driver và hypervisor thường phức tạp hơn so với sử dụng virtual NIC thông thường.
• Số lượng VF có giới hạn: Mỗi thiết bị SR-IOV chỉ có thể cung cấp một số lượng VF nhất định, phụ thuộc vào khả năng của phần cứng.
• Không cần thiết cho mọi workload: Với các VM không yêu cầu throughput cao hoặc latency thấp, virtual NIC thông thường có thể đơn giản và linh hoạt hơn.

SR-IOV và PCI Passthrough khác nhau như thế nào?

SR-IOV và PCI Passthrough đều có mục tiêu giảm overhead bằng cách đưa VM đến gần phần cứng hơn. Tuy nhiên, cách phân bổ tài nguyên giữa hai công nghệ có sự khác biệt quan trọng.

Với PCI Passthrough, hypervisor thường gán toàn bộ một thiết bị PCIe vật lý cho một VM.

Nếu workload cần quyền truy cập gần như độc quyền vào một thiết bị, PCI Passthrough có thể phù hợp.

Ngược lại, nếu cần cân bằng giữa hiệu suất cao và khả năng chia sẻ một thiết bị vật lý cho nhiều VM, SR-IOV thường có lợi thế hơn.

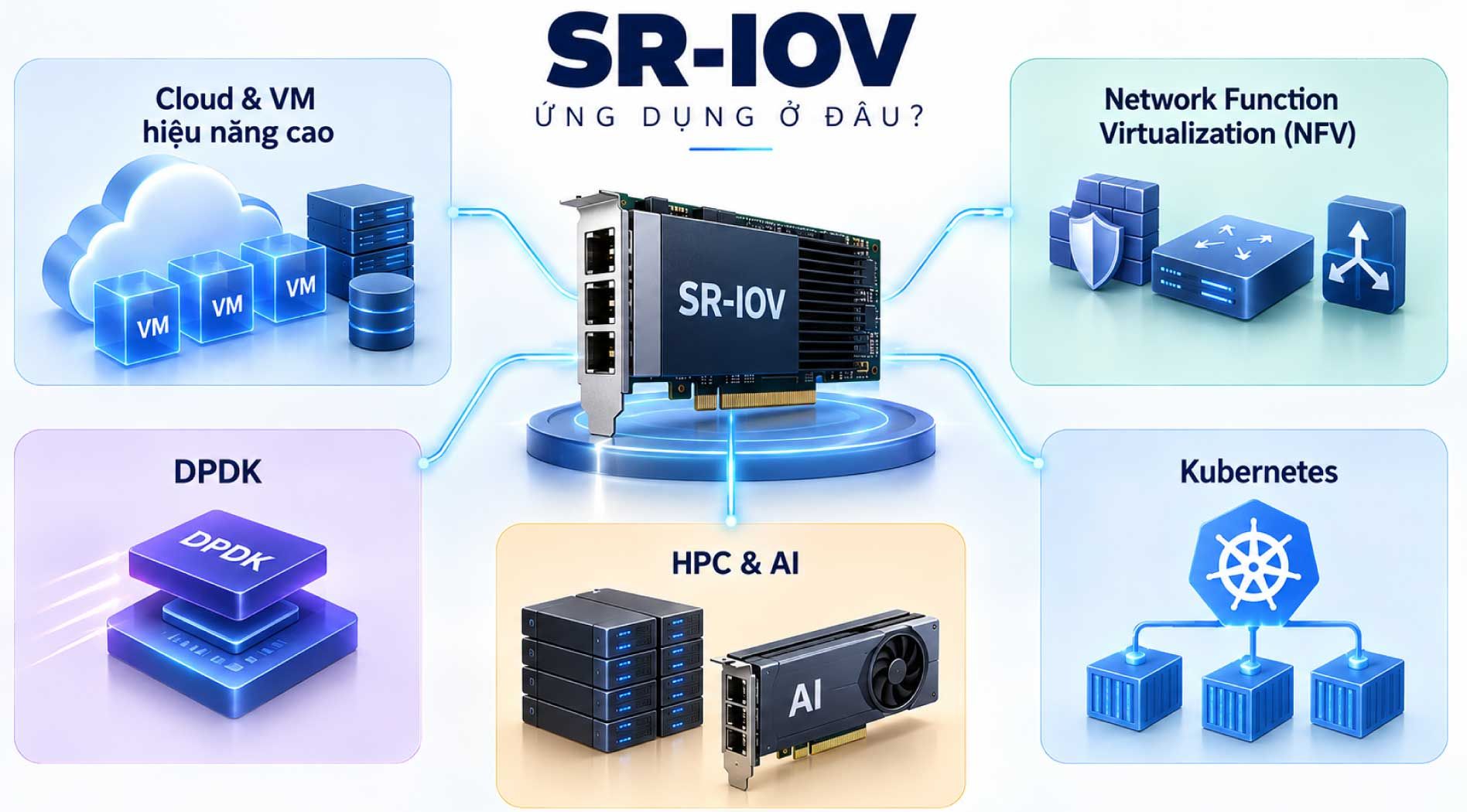

SR-IOV được ứng dụng ở đâu?

SR-IOV thường xuất hiện trong những môi trường mà hiệu suất I/O có ảnh hưởng trực tiếp đến hiệu quả của hệ thống.

Cloud và máy ảo hiệu năng cao

Trong hạ tầng cloud, SR-IOV có thể được sử dụng cho các VM cần network throughput lớn hoặc latency thấp.

Các workload như database hiệu suất cao, big data, AI infrastructure hoặc hệ thống xử lý dữ liệu thời gian thực có thể hưởng lợi từ việc giảm network overhead.

Network Function Virtualization

NFV (Network Function Virtualization) là một trong những use case phổ biến của SR-IOV.

Các chức năng mạng như virtual firewall, router, load balancer hoặc packet gateway thường phải xử lý lượng packet rất lớn.

SR-IOV giúp VM chạy các network function truy cập NIC với overhead thấp hơn, qua đó cải thiện packet processing performance.

DPDK

DPDK (Data Plane Development Kit) thường được sử dụng trong các hệ thống yêu cầu packet processing tốc độ cao.

Khi kết hợp DPDK với SR-IOV, một VF của NIC có thể được cấp trực tiếp cho workload, giúp tối ưu đường truyền packet giữa ứng dụng và phần cứng.

Mô hình này thường gặp trong telecom, NFV và các hệ thống mạng hiệu suất cao.

HPC và AI

High Performance Computing thường yêu cầu băng thông lớn và latency thấp giữa các node.

SR-IOV có thể hỗ trợ VM tiếp cận network adapter hiệu quả hơn, giảm bottleneck trong quá trình truyền dữ liệu.

Một số nền tảng GPU cũng sử dụng kiến trúc dựa trên SR-IOV để cung cấp nhiều virtual function cho các workload khác nhau nếu phần cứng và driver tương ứng hỗ trợ.

Kubernetes

SR-IOV không chỉ được sử dụng cho VM.

Trong Kubernetes, SR-IOV Network Device Plugin và các thành phần liên quan có thể được sử dụng để phân bổ VF của NIC cho pod.

Cách triển khai này phù hợp với những container workload cần network performance cao như telecom, 5G, NFV hoặc packet processing.

Câu hỏi thường gặp về SR-IOV

SR-IOV có phải là PCI Passthrough không?

Không. Hai công nghệ đều cho phép VM truy cập thiết bị trực tiếp hơn nhưng cách phân bổ khác nhau.

PCI Passthrough thường gán toàn bộ thiết bị PCIe cho một VM, trong khi SR-IOV chia thiết bị thành nhiều Virtual Function để có thể cấp cho nhiều VM.

PF và VF trong SR-IOV là gì?

PF là Physical Function có đầy đủ chức năng quản lý và cấu hình thiết bị.

VF là Virtual Function được tạo từ tài nguyên của thiết bị vật lý và có thể được cấp cho VM để thực hiện hoạt động I/O.

SR-IOV có làm máy ảo nhanh hơn không?

SR-IOV có thể cải thiện đáng kể hiệu suất I/O, đặc biệt về throughput, latency và CPU overhead.

Tuy nhiên, công nghệ này không làm mọi workload trở nên nhanh hơn. Hiệu quả phụ thuộc vào việc I/O hoặc network có phải bottleneck của ứng dụng hay không.

SR-IOV có chỉ sử dụng cho card mạng không?

Không. SR-IOV là tiêu chuẩn ảo hóa dành cho thiết bị PCIe.

NIC là ứng dụng phổ biến nhất, nhưng một số GPU và accelerator cũng có thể triển khai SR-IOV nếu phần cứng và nền tảng hỗ trợ.

Có nên bật SR-IOV trên server không?

Không nhất thiết.

SR-IOV phù hợp với workload cần throughput lớn, latency thấp hoặc packet processing hiệu suất cao. Với workload thông thường, virtual I/O truyền thống thường linh hoạt và dễ quản lý hơn.

Kết luận

SR-IOV là công nghệ ảo hóa I/O cho phép một thiết bị PCIe vật lý tạo nhiều Virtual Function để cung cấp cho các máy ảo hoặc workload khác nhau. Bằng cách giảm sự phụ thuộc vào lớp xử lý I/O bằng phần mềm, SR-IOV có thể giảm latency, tăng throughput và giảm CPU overhead.

Tuy nhiên, hiệu suất cao đi kèm yêu cầu phần cứng, driver và nền tảng tương thích cũng như độ phức tạp quản trị lớn hơn. Vì vậy, doanh nghiệp nên lựa chọn SR-IOV dựa trên đặc điểm workload thay vì áp dụng cho toàn bộ hệ thống.
